Шарнирный наконечник PHS8EC TECHNIX

Шарнирный наконечник PHS8EC TECHNIX - это необслуживаемый подшипниковый узел скольжения серии PHS с внутренней правой резьбой для передачи усилий в подвижных соединениях и рычажных механизмах промышленного оборудования. Конструкция предназначена для компенсации угловой несоосности и восприятия комбинированных радиальных и осевых нагрузок при качательных движениях.
Техническое ядро модели заключается в необслуживаемом типе исполнения, что исключает необходимость регулярного смазывания за счет применения самосмазывающихся композитных материалов в паре трения. Узел рассчитан на динамическую грузоподъемность 11.6 кН и статическую до 12.9 кН. Это позволяет использовать наконечник в узлах с затрудненным доступом для сервиса или в системах с высокими требованиями к чистоте среды, где недопустимы утечки смазочных материалов.
Тип: необслуживаемый
Внутренний диаметр: Ø8 мм
Направление резьбы: правое
Динамическая нагрузка: 11.6 кН
Статическая нагрузка: 12.9 кН

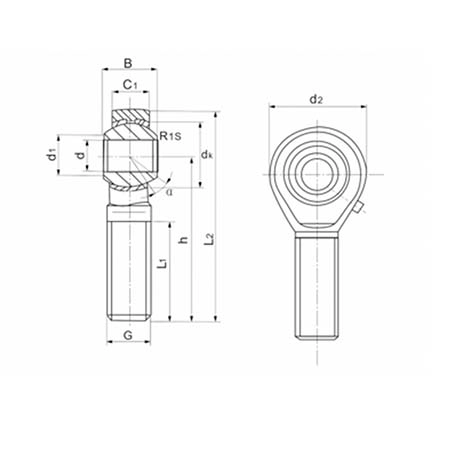

Ширина B: 12 мм
Общая высота: 48 мм
Внешний диаметр: 24 мм
Присоединение осуществляется путем навинчивания на резьбовой хвостовик вала или шток привода. Внутреннее отверстие Ø8 мм предназначено для сопряжения с валом, обеспечивающим заданную кинематику узла. При монтаже необходимо исключить попадание абразивных частиц на рабочую поверхность скольжения, так как это снижает ресурс антифрикционного слоя. Габаритные размеры и высота оси вала 36 мм соответствуют стандартам серии, обеспечивая конструктивную совместимость с элементами систем автоматизации.
