Шарнирный наконечник PHS12ECL TECHNIX

Шарнирный наконечник PHS12ECL TECHNIX - это необслуживаемый соединительный узел серии PHS для передачи осевых и радиальных усилий в кинематических схемах промышленного оборудования и пневматических приводов.
Конструкция предназначена для эксплуатации в узлах с качательным или вращательным движением, где требуется компенсация несоосности между сопрягаемыми деталями. Применение антифрикционных материалов в паре трения классифицирует изделие как необслуживаемое, что исключает необходимость регулярного внесения смазки в процессе работы. Внутренняя резьба с левым направлением витков позволяет использовать наконечник в специфических механических передачах, таких как регулируемые тяги и талрепы, обеспечивая точную настройку длины рычага.
Технический ресурс узла определяется высокой несущей способностью: статическая грузоподъемность составляет 24 кН, динамическая - 17 кН. Стальной корпус и прецизионная обработка шара обеспечивают стабильность работы при интенсивных циклических нагрузках. Отсутствие необходимости смазки делает данный тип шарнира предпочтительным для применения в зонах, чувствительных к загрязнениям или труднодоступных для технического обслуживания.
Внутренний диаметр: 12 мм
Направление резьбы: левое
Грузоподъемность динамическая: 17 кН
Грузоподъемность статическая: 24 кН

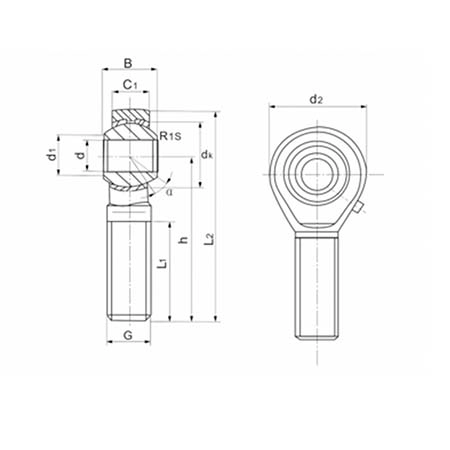

Высота оси вала: 50 мм
Глубина крепежного отверстия: 22 мм
Ширина головки B: 16 мм
Внешний диаметр: 32 мм
Монтаж изделия производится на ответную резьбовую часть M12 с левым шагом. При сборке необходимо обеспечить фиксацию наконечника на глубину не менее 22 мм для достижения расчетной прочности соединения. Рекомендуется соблюдать соосность при установке, так как избыточные угловые перекосы сверх паспортных значений могут привести к ускоренному износу антифрикционного слоя и снижению ресурса шарнирного соединения.
