Шарнирный наконечник PHS12EC TECHNIX

Шарнирный наконечник PHS12EC TECHNIX - это необслуживаемый узел качения серии PHS для передачи усилий между штоком и подвижными деталями механизмов в условиях радиальных и осевых нагрузок.
Изделие предназначено для компенсации угловых смещений и несоосности в рычажных передачах и исполнительных устройствах промышленного оборудования. Статическая грузоподъемность 24 кН обеспечивает конструктивную прочность корпуса при пиковых нагрузках, а динамическая грузоподъемность 17 кН определяет ресурс при активном циклическом перемещении. Применение антифрикционного слоя в паре трения исключает необходимость регулярного смазывания в процессе эксплуатации, что критично для узлов с ограниченным доступом и производств с высокими требованиями к чистоте среды.

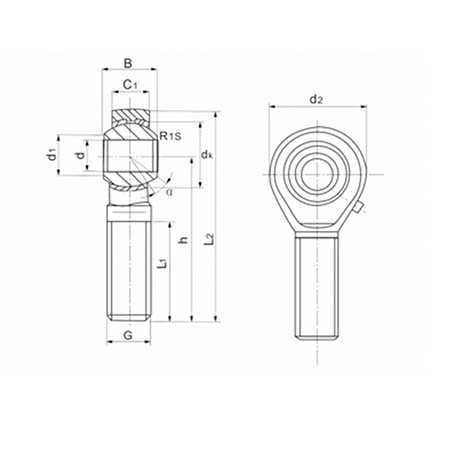

Внутренний диаметр: Ø12 мм
Тип резьбы: внутренняя правая
Статическая грузоподъемность C0: 24 кН
Динамическая грузоподъемность C: 17 кН
Глубина крепежного отверстия: 22 мм
Высота до оси вала: 50 мм
Внешний диаметр: 32 мм
Ширина кольца: 16 мм
Монтаж осуществляется путем навинчивания на ответную резьбовую часть тяги или штока. Правая внутренняя резьба и глубина посадки 22 мм гарантируют надежную фиксацию при условии соблюдения соосности. В процессе сборки следует избегать ударных воздействий на корпус и превышения допустимых углов отклонения шарнира, так как это ведет к преждевременному износу подшипника. Присоединительные размеры соответствуют стандарту серии PHS, обеспечивая полную совместимость с типовыми элементами промышленных приводов.
