Шариковая опора ISKRA CY16BCS/CS

Шариковая опора ISKRA серии CY16BCS/CS - это вспомогательный узел качения для организации перемещения грузов в многонаправленных конвейерных системах и технологических линиях. Узел предназначен для легких нагрузок, где требуется свободное вращение груза в любой плоскости с минимальным коэффициентом трения. Основным техническим ограничением при проектировании выступает грузоподъемность: при ориентации шариком вверх допустимая нагрузка составляет 15 кг, при установке шариком вниз - 10 кг.

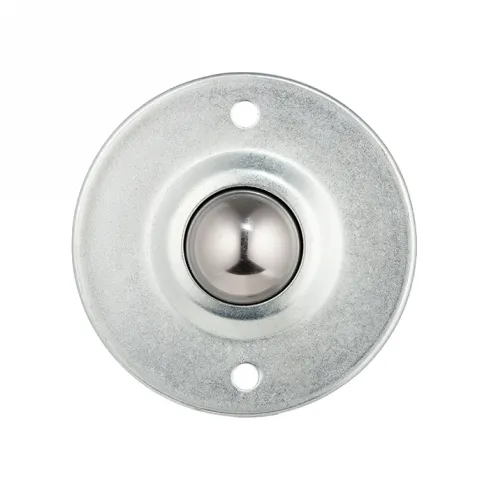

Конструкция включает основной рабочий шарик диаметром Ø15.8 мм из углеродистой стали, установленный в стальном корпусе. Применение углеродистой стали предполагает эксплуатацию в сухих отапливаемых помещениях с нормальной влажностью для предотвращения коррозии рабочих поверхностей. Отсутствие встроенного уплотнения требует контроля чистоты рабочей зоны, так как попадание мелкодисперсной пыли или абразива внутрь корпуса может привести к заклиниванию шарика и ускоренному износу опорной чаши.
Диаметр шариков Dw: 15.8 мм
Грузоподъёмность (шарик сверху): 15 кг
Грузоподъёмность (шарик снизу): 10 кг
Материал шарика: углеродистая сталь
Наружный диаметр: 30,8 мм
Ширина A: 45,5 мм
Расстояние между центрами E: 25 мм
Вес: 0,043 кг

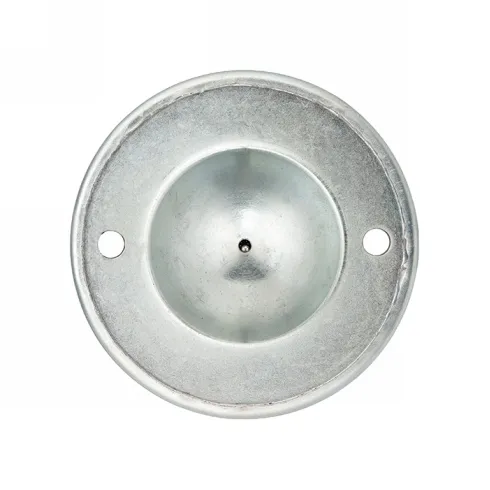

Монтаж опоры осуществляется на плоские поверхности через фланцевые отверстия; межосевое расстояние E составляет 25 мм. При сборке необходимо обеспечить жесткое и ровное основание для исключения перекосов корпуса, что критично для плавности хода. Компактные габариты 25×45,5×19 мм и наружный диаметр корпуса 30,8 мм позволяют интегрировать опору в низкопрофильные узлы промышленного оборудования без существенного изменения высоты линии подачи грузов.
