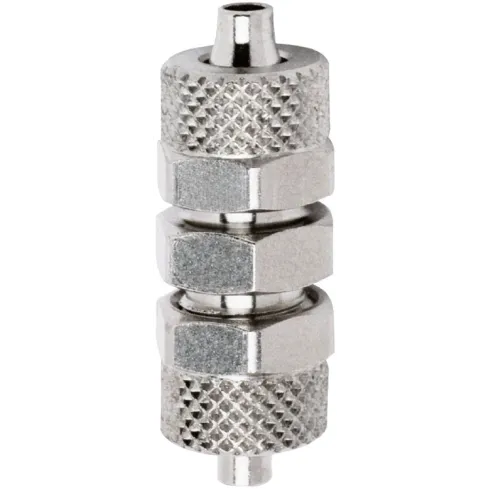

Муфта ниппельная с накидной гайкой Camozzi 1580-10/8

Муфта ниппельная Camozzi серии 1580 - это соединительный фитинг I-образного типа для прямого сопряжения пластиковых трубок в пневматических и гидравлических системах с рабочим давлением до 25 бар.
Изделие предназначено для работы со сжатым воздухом и техническими жидкостями в условиях промышленной автоматизации. Конструкция с накидной гайкой обеспечивает надежное герметичное соединение без необходимости использования специальных обжимных инструментов или подготовки торца трубки. Фитинги данной серии оптимальны для узлов, требующих периодического обслуживания или переконфигурации линий, так как ниппельная фиксация обеспечивает бережный зажим стенки трубки и сохраняет ее геометрическую целостность при многократном монтаже.
Корпус и гайка выполнены из никелированной латуни, что гарантирует защиту от коррозии и химическую стойкость к большинству рабочих сред. Встроенное уплотнительное кольцо из NBR (бутадиен-нитрильного каучука) обеспечивает герметичность при работе с минеральными маслами и стандартным цеховым воздухом. Максимальное давление в 25 бар позволяет эксплуатировать муфту в высоконагруженных контурах, однако общее ограничение системы часто определяется допустимым рабочим давлением подключаемой полимерной трубки.
Максимальное рабочее давление: 25 бар
Материал корпуса: никелированная латунь
Материал уплотнения: NBR
Диаметр присоединяемой трубки: 10/8 мм
Рабочая среда: сжатый воздух, жидкость
Размер шестигранника под ключ: 14 мм и 16 мм
Установка производится путем надевания трубки на ниппельную часть с последующей фиксацией накидной гайкой. Наличие внешнего шестигранника на корпусе и гайке позволяет контролировать момент затяжки стандартным рожковым ключом. Рекомендуется использовать откалиброванные трубки из полиамида (PA), полиуретана (PU) или полиэтилена (PE). При повторной сборке следует убедиться в чистоте сопрягаемых поверхностей и отсутствии критических деформаций на ниппеле.
