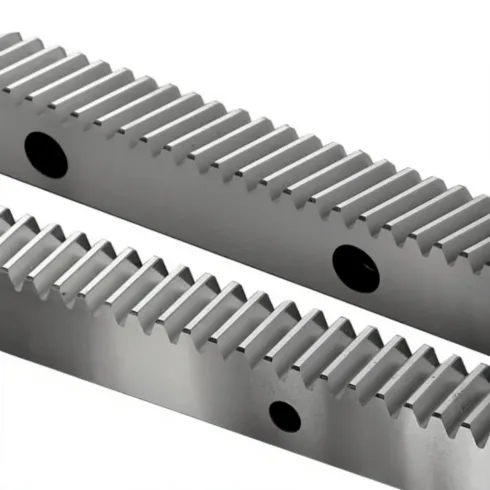

Рейка зубчатая прямозубая NPT M=3 30x30 L=2000 мм

Рейка зубчатая прямозубая серии 30930200NPT бренда NPT - это силовой компонент механических передач для высокоточного преобразования вращательного момента в линейный ход в составе промышленных систем перемещения. Изделие спроектировано для работы в нагруженных узлах станков с ЧПУ, подъемно-транспортных механизмов и автоматизированных производственных линий, где требуется передача значительных усилий при сохранении точности позиционирования.
Геометрический профиль с модулем 3 обеспечивает оптимальное пятно контакта в зацеплении, что снижает удельное давление на зубья и продлевает ресурс пары. Конструкция из конструкционной стали рассчитана на эксплуатацию в условиях стандартных температурных режимов; отсутствие антикоррозийного покрытия требует контроля влажности в рабочей зоне и регулярного нанесения специализированных смазочных материалов для снижения трения. Для предотвращения преждевременного износа поверхностей необходимо исключить попадание абразивной пыли и металлической стружки в зону зацепления.
Модуль: 3
Сечение: 30×30 мм
Высота до делительной линии (H1): 27 мм
Шаг зубьев: 9,423 мм
Длина: 2000 мм
Вес: 13 кг
Установка рейки производится на жесткое подготовленное основание с контролем прямолинейности по всей длине 2000 мм для исключения биений. По своим габаритным и присоединительным характеристикам деталь является функциональным аналогом серии CR30200 бренда SATI, что позволяет интегрировать её в существующее оборудование без изменения конструктива. При стыковке нескольких сегментов для увеличения дистанции хода необходимо выдерживать расчетный шаг зубьев 9,423 мм в местах соединений, обеспечивая плавность перехода приводной шестерни.
