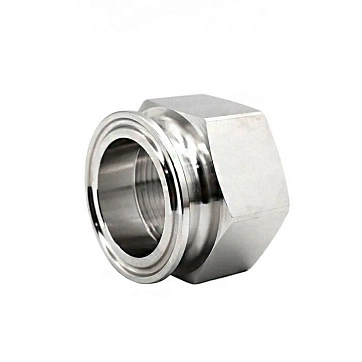

Штуцер CLAMP под приварку DN80 нерж. 316 DIN TL80CLW TITAN LOCK

Приварной штуцер CLAMP серии TL80CLW TITAN LOCK - это элемент трубного соединения стандарта DIN для формирования быстроразъёмных узлов в промышленных магистралях. Деталь предназначена для интеграции в линии с условным проходом DN80 и служит опорной частью для установки обжимного хомута и герметизирующего уплотнения.
Конструкция из нержавеющей стали 316 обеспечивает высокую химическую стойкость к воздействию кислот, щелочей и хлористых соединений. Благодаря свойствам материала штуцер допускает применение в условиях агрессивных сред, а также переносит температурные перепады, характерные для процессов стерилизации паром и циркуляционной CIP-мойки на пищевых или химических производствах. Отсутствие застойных зон на внутренней поверхности (диаметр 85 мм) минимизирует риск скопления отложений.
Тип соединения: Штуцер
Условный диаметр: DN80
Размер: 3 дюйм
Материал: Нержавеющая сталь 316
Стандарт: DIN
Диаметр B: 106 мм
Диаметр d: 85 мм
Длина A: 28 мм
Интеграция детали в трубопровод выполняется методом сварки встык с соблюдением режимов для аустенитных сталей. Наружный диаметр фланцевой тарелки 106 мм регламентирован стандартом DIN, что гарантирует точное сопряжение с ответным штуцером, уплотнительным кольцом и фиксирующим хомутом соответствующего размерного ряда. Монтажная длина 28 мм учитывается при расчёте общего габарита узла.
