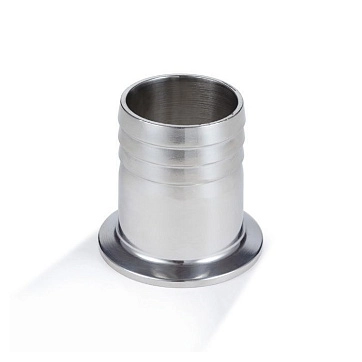

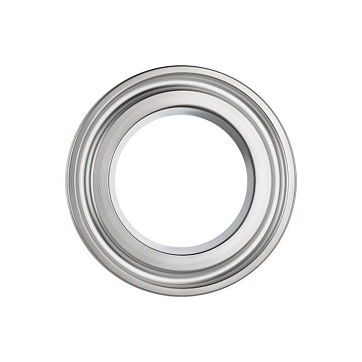

Штуцер CLAMP под приварку DN32 нерж. 316 DIN TL32CLW TITAN LOCK

Штуцер CLAMP серии TL32CLW бренда TITAN LOCK - это соединительный элемент под приварку стандарта DIN для создания быстроразборных гигиенических узлов в трубопроводных системах пищевой, фармацевтической и химической промышленности.
Изделие предназначено для интеграции в технологические линии с повышенными требованиями к чистоте и коррозионной стойкости. Конструкция обеспечивает отсутствие застойных зон в месте стыка, что критично для предотвращения бактериального загрязнения и обеспечения эффективной безразборной мойки (CIP). Штуцер рассчитан на эксплуатацию в системах, транспортирующих жидкие и газообразные среды под давлением, ограниченным характеристиками выбранного хомута и уплотнительного элемента.
Использование нержавеющей стали AISI 316 гарантирует высокую устойчивость к воздействию агрессивных сред, кислот, щелочей и хлоридов. Материал сохраняет свои прочностные характеристики в широком температурном диапазоне, что позволяет применять деталь в процессах с регулярной стерилизацией паром (SIP). Условный диаметр DN32 соответствует метрической размерной сетке и определяет пропускную способность узла.
Условный диаметр: DN32
Материал: Нержавеющая сталь 316
Диаметр фланца (B): 50,5 мм
Внутренний диаметр (d): 34 мм
Общая длина (A): 21,5 мм
Стандарт исполнения: DIN
Монтаж выполняется методом сварки встык к трубе с соответствующим внутренним диаметром 34 мм. Сопряжение с ответной частью осуществляется через фланец диаметром 50,5 мм с помощью зажимного хомута и прокладки (приобретаются отдельно). При сборке необходимо обеспечить соосность соединяемых элементов и чистоту уплотнительных поверхностей. Соединение типа Кламп допускает многократный монтаж и демонтаж узла без использования специального инструмента.
